تقنية الـ FLIR الفحص الحراري: دليلك العلمي لاختبار جودة العزل الحراري بنفسك
مرجعياتنا والمعايير المعتمدة
اختبار التظليل الحقيقي لا يتم بـ "اللمبة الحمراء" الخادعة في المحلات، بل باستخدام كاميرات التصوير الحراري (FLIR). هذه الكاميرات تقيس الحرارة الإشعاعية الفعلية بالأشعة تحت الحمراء. التظليل المغشوش قد يحجب الضوء (مظلم)، لكنه يسرب الحرارة، بينما تظليل النانو سيراميك الأصلي (مثل 3M و Johnson) يحجب ما يصل إلى 97% من الأشعة تحت الحمراء غير المرئية. يمكنك طلب فحص سيارتك بجهاز FLIR قبل وبعد التركيب للتأكد من أرقام العزل هندسياً.
في عالم تظليل السيارات، الخداع البصري أسهل ما يكون. الكثير من السائقين في السعودية يعتقدون أن "التظليل الداكن جداً (كتم 04)" يعني بالضرورة عزلاً حرارياً ممتازاً. هذا الاعتقاد الخاطئ يكلف ملايين الريالات سنوياً على تظليل تجاري رخيص لا قيمة له سوى حجب الرؤية. الحقيقة الفيزيائية هي أن الحرارة التي تشعر بها داخل السيارة لا تأتي من الضوء المرئي (Visible Light)، بل تأتي بنسبة 53% من الأشعة تحت الحمراء (Infrared - IR) غير المرئية إطلاقاً! هنا يأتي دور تقنية التصوير الحراري المتقدمة (FLIR - Forward Looking Infrared). في هذا التقرير التقني، سنكشف لك سر المهنة، وكيف تستخدم مراكز التظليل المعتمدة (مثل عزل كور) كاميرات FLIR لكشف التظليل الكربوني المغشوش، وكيف يمكنك استخدام هذه التقنية كمعيار هندسي قطعي لا يقبل الجدل قبل دفع أي ريال في تظليل سيارتك.
جدول المحتويات:
- خدعة اللمبة الحمراء والضوء المرئي
- كيف تعمل كاميرات FLIR في كشف العزل؟
- لماذا يجب أن تطلب هذا الاختبار قبل الدفع؟
- تقنية الـ VLT مقابل تقنية الـ IR Rejection
| نوع الاختبار الحراري | التقنية المستخدمة | النتيجة (دقة الاختبار) |
|---|---|---|
| اختبار "اللمبة الحمراء" التقليدي | لمبة هالوجين حرارية عادية مع جهاز دوران | خادع (يختبر منطقة ضيقة جداً ولا يحاكي شمس الصيف) |
| جهاز قياس TSER و IR المحمول | مقياس رقمي يُوضع على الزجاج | دقيق جزئياً (يقيس أرقام المعمل وليس الأداء الفعلي في الشارع) |
| كاميرا التصوير الحراري (FLIR) | مستشعرات تقرأ الأشعة تحت الحمراء الإشعاعية | دقة قطعية 100% (يكشف البقع الساخنة والتسرب الحراري الحي) |
| اختبار درجة حرارة الطبلون بالليزر | مقياس حرارة ليزر (Infrared Thermometer) | عملي جداً (يقيس حرارة الأسطح بدقة قبل وبعد التركيب) |
خدعة "التظليل الكتم" والضوء المرئي
الشركات المصنعة للتظليل الرخيص تعتمد على جهل المستهلك بفيزياء الطيف الشمسي. يقومون بصبغ فيلم البوليستر باللون الأسود الداكن ليحجب الضوء (VLT)، مما يعطي السائق إحساساً نفسياً بالبرودة الوهمية بسبب الظلام.
لكن بمجرد وقوف السيارة في شمس جدة الحارقة، يخترق الإشعاع الحراري (IR) هذا الفيلم المصبوغ بسهولة تامة، ليطبخ مقصورة السيارة. التظليل الداكن يعيق رؤيتك الليلية ويجعلك عرضة للمخالفات المرورية، بينما يحجب 10% إلى 20% فقط من الحرارة الحقيقية.
الكاميرا الحرارية تفضح هذا الخداع فوراً، حيث تظهر السيارة من الداخل باللون "الأحمر المتوهج" (Hot) رغم ظلام المقصورة.
كيف تعمل كاميرات FLIR في كشف العزل؟
كاميرات FLIR (Forward Looking Infrared) لا تلتقط الضوء، بل تلتقط "البصمة الحرارية" للأجسام وتترجمها إلى خريطة لونية (Thermogram). الألوان الزرقاء والبنفسجية تدل على البرودة، بينما الألوان الحمراء والصفراء والبيضاء تدل على درجات الحرارة القصوى.
عند توجيه الكاميرا لسيارة نصف زجاجها مظلل بتقنية النانو سيراميك (مثل 3M Crystalline) والنصف الآخر غير مظلل، سترى بعينك المجردة على الشاشة حداً فاصلاً حاداً: النصف غير المظلل يشتعل باللون الأحمر، بينما النصف المظلل يظهر بلون أزرق بارد ومريح. هذا الاختبار لا يمكن تزويره، وهو المعيار الذهبي الذي نتبعه في تقييم جودة الأفلام في معارضنا.
لماذا يجب أن تطلب هذا الاختبار قبل الدفع؟
السوق السعودي مليء بالعلامات التجارية الوهمية التي تدعي عزلاً حرارياً بنسبة 99%. بدون أداة قياس دقيقة، أنت تشتري "سمكاً في ماء".
طلب اختبار FLIR أو قياس الحرارة المباشر يحقق لك فوائد جوهرية: أولاً، تتأكد من أن الفيلم يحتوي فعلاً على جزيئات السيراميك النانوية (التي ترفض الـ IR) وليس مجرد فيلم كربوني. ثانياً، يمكنك المقارنة بين درجتين من التظليل؛ ستتفاجأ أن فيلم 3M Crystalline الشفاف جداً يوفر عزل حراري (TSER) يتفوق على فيلم كوري أسود كتم بنسبة 300%.
ثالثاً، يثبت لك الاختبار جودة التركيب، حيث تكشف الكاميرا أي تسرب حراري من حواف النوافذ في حال تم القص بشكل سيء.
تقنية الـ VLT مقابل تقنية الـ IR Rejection
يجب أن تحفظ هذين المصطلحين جيداً. (VLT) أو Visible Light Transmission هو نسبة انتقال الضوء (شفافية التظليل، 01، 02، 03).
بينما (IR Rejection) هو نسبة رفض الأشعة تحت الحمراء المسببة للحرارة. التقنية الحديثة في تظليل السيارات فصلت تماماً بين الاثنين.
اليوم، من خلال هندسة النانو، يمكن لفيلم بشفافية 70% (مسموح مرورياً للزجاج الأمامي ولن تلاحظ وجوده) أن يرفض 97% من حرارة الـ IR. تقنية التصوير الحراري هي الوحيدة القادرة على إثبات قدرة الأفلام الشفافة الفاخرة على صد الحرارة، مما ينهي الجدال التقني تماماً.
الأسئلة الشائعة
هل يمكنني إجراء فحص الكاميرا الحرارية بنفسي؟

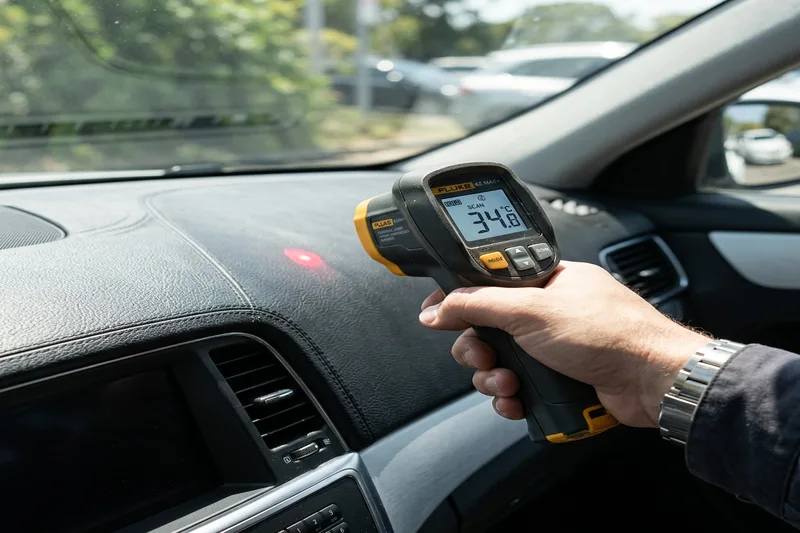

كاميرات FLIR الاحترافية باهظة الثمن، ولكن يمكنك استخدام "مسدس قياس الحرارة بالليزر" (Infrared Thermometer) المتوفر بسعر رخيص. قم بقياس حرارة طبلون السيارة قبل التظليل (في عز الظهر)، ثم قسه في اليوم التالي في نفس الوقت بعد تركيب التظليل. الفرق سيوضح لك جودة العزل.
لماذا تبدو بعض محلات الزينة باردة رغم وجود اللمبة الحمراء؟
هذه حيلة تسويقية. اللمبة الهالوجينية في المحل تختبر منطقة صغيرة جداً (5 سم)، وفيلم التظليل الرديء قد يحتفظ بالحرارة لثوانٍ قبل أن ينهار ويبدأ بالتسريب. بالإضافة إلى أن المحل يكون مكيفاً بشدة (Central AC). التجربة الحقيقية هي ترك السيارة في شمس أغسطس لمدة ساعة.
هل تظليل النانو سيراميك يحجب إشارة الجوال مثل العزل المعدني؟
لا. التظليل العاكس أو المعدني (Metallized) القديم هو الذي يقطع إشارات الـ GPS والجوال. النانو سيراميك هو مادة غير موصلة ولا تعتمد على المعادن لعكس الحرارة، بل على جزيئات نانوية تمتص وترفض الإشعاع، لذا فهو آمن 100% على الإشارات اللاسلكية.
⚠️ تحذير: لا تنخدع بعبارة "تظليل أمريكي 100%" إذا كانت بسعر 300 ريال. تكلفة المادة الخام لأفلام النانو سيراميك الأصلية المرفوضة للـ IR تفوق هذا المبلغ بكثير. اطلب دائماً شهادة الضمان الإلكترونية الرسمية واختبر العزل قبل التسليم.
